Alinhador De Polias À Laser Tkba 40 - Skf

Descrição

Ferramenta para alinhamento de correia TKBA 40

Descrição:

- Ferramenta altamente precisa para alinhamento de polia de correia em V.
- A ferramenta SKF TKBA 40 alinha as polias de correias em V nas ranhuras. Guias em V e poderosos imãs permitem que a ferramenta TKBA 40 seja colocada nas ranhuras da polia. Com apenas dois componentes, uma unidade emissora de laser e uma unidade receptora, a ferramenta para alinhamento de correia é fácil e rápida de instalar. A área-alvo tridimensional na unidade receptora permite a detecção fácil do desalinhamento, bem como sua natureza. Horizontal, vertical, paralelo ou uma combinação dos três.

Característica:

- Ímãs potentes permitem uma fixação fácil e rápida
- A área tridimensional de destino simplifica o processo de alinhamento
- Facilita o ajuste simultâneo de tensão e de alinhamento
- Guias em V facilitam o alinhamento de uma ampla variedade de polias de correias em V
- Alinha as ranhuras da polia de correia em V em vez de sua face, permitindo o alinhamento ideal das polias de largura desigual ou com faces diferentes
- A distância operacional máxima de 6 metros suporta várias aplicações
- O adaptador especial lateral, que permite o alinhamento de polias de múltiplas correias, e rodas dentadas estão disponíveis como acessório

Dados Técnicos:

- Tipo de laser: Diodo de laser vermelho
- Laser: 1 laser classe 2 incorporado, < 1 mW, 632 nm
- Comprimento da linha do laser: 3 m em 2 m
- Precisão de medição angular: Melhor do que 0,2°
- Deslocamento da precisão da medição: Melhor do que 0,5 mm (0.02 in)
- Distância de medição: de 50 mm a 6.000 mm (2 in to 20 ft)
- Controle: Chave liga/desliga laser
- Material da caixa de mancal: Alumínio extrudado
- Dimensões
Unidade transmissora: 70 x 74 x 61 mm (2.8 x 2.9 x 2.4 in)
Unidade receptora: 96 x 74 x 61 mm (3.8 x 2.9 x 2.4 in)
Dimensões do refletor: N/A
- Peso:
Unidade transmissora: 320 g
Unidade receptora: 320 g
- Montagem: Magnética, montada em ranhuras (adaptador lateral opcional TMEB A2)
- Guias em V:
Tamanho 1: Hastes curtas de 22 mm (3 pares)
Tamanho 2: Hastes longas de 22 mm (3 pares)
Tamanho 3: Hastes curtas de 40 mm (3 pares)
Tamanho 4: Hastes longas de 40 mm (3 pares)
- Bateria: 2 pilhas alcalinas AAA tipo ICE LR03
- Tempo operacional: 20 horas de operação contínua
- Dimensões da maleta de transporte: 260 x 180 x 85 mm (10.2 x 7.1 x 3.3 in)
- Peso total (incluindo o estojo): 1.3 kg (2.8 lb)
- Temperatura operacional: de 0 a 40 °C
- Temperatura de armazenamento: –20 a +65 °C (–4 to +150 °F)
- Umidade relativa: de 10 a 90% de umidade relativa, sem condensação
- Classificação IP: IP 40
- Certificado de calibração: Válido por dois anos

Conteúdo do kit:

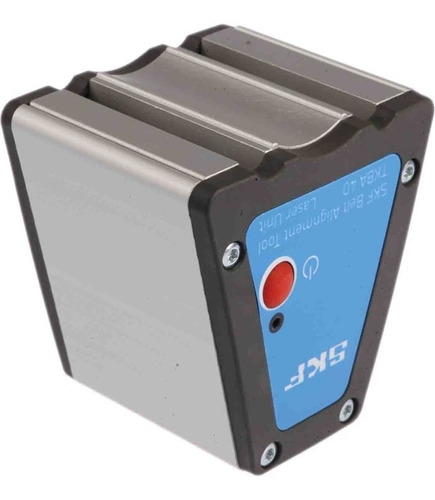

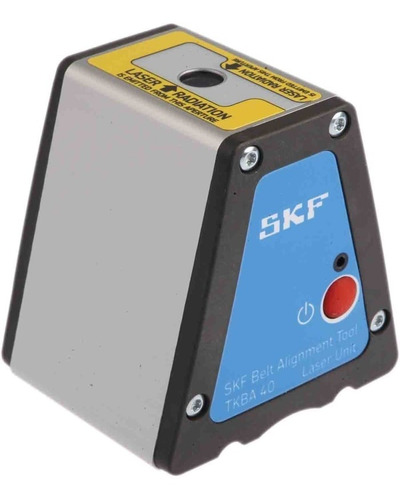

- 1 unidade transmissora TKBA 40
- 1 unidade receptora TKBA 40
- 2 pilhas AAA
- 4 tamanhos de guias em V, 3 de cada tamanho
- 1 Instruções impressas para uso
- 1 certificado de calibração
